Su verme tankındaki akışı ölçün

İşlem verileri

Ölçüm görevi:
Sertleştirme banyosunda proses kontrolü ve kalite izleme için akış hızı

Ölçüm noktası:
Su verme havuzlarındaki bölme plakalarında

Ölçüm aralığı:
İki yönde tipik olarak 0,2 ... 2 m/s

Proses basıncı:
Daldırma derinliğine bağlı hidrostatik basınç

Proses ortamı:
80 … 130 °C



Tavsiye edilen ürünler

Vane wheel ZS25 … ZG1

ProductProduct data sheet

Handheld unit flowtherm NT.2

Product Product data sheet

Uygulama

Su verme, örneğin motor, makine veya dişli kutusu bileşenleri için olup olmadığına bakılmaksızın, metalik malzemelerin ısıl işleminde önemli bir adımdır. Malzemede belirli sertlik dereceleri ve sertlik derinliği oluşturmak için kullanılabilir.

 Su verme işlemi genellikle su verme tanklarına daldırılarak gerçekleştirilir. Göreve bağlı olarak, farklı su verme ortamları kullanılır.

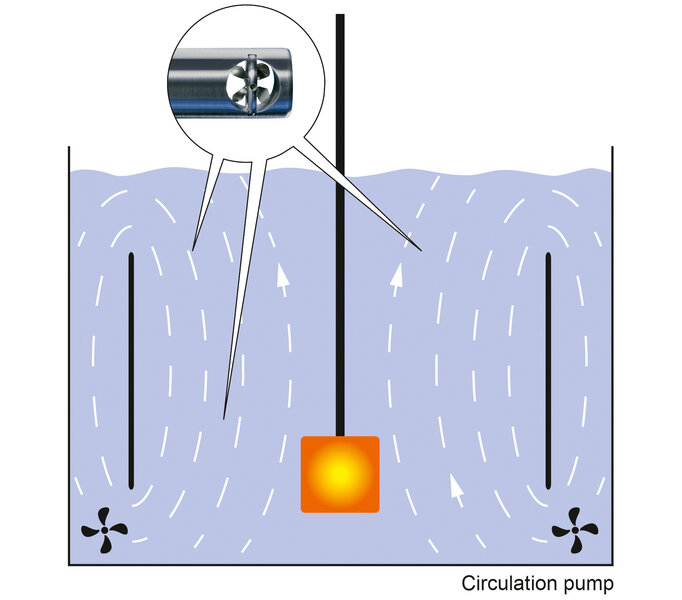

Sıvının tüm bileşen etrafında eşit olarak akması önemlidir. Bu amaçla, su verme tankları, su verme ortamını hareket ettiren ve böylece tankta eşit ısı dağılımı sağlayan sirkülasyon pompaları ile donatılmıştır. Bu, sertleştirme tankındaki bölme plakaları ile desteklenir.

Su verme tankındaki akış özel sensörler kullanılarak ölçülür. Bu önemli bir proses parametresi ve dolayısıyla bir kalite faktörüdür. Höntzsch, diğerlerinin yanı sıra otomotiv endüstrisindeki motor üreticilerine uzun yıllardır pervane akış sensörleri tedarik etmektedir. Bu sensörler özellikle tahrik bileşenlerinin aşınma direncine katkıda bulunur.

Avantajınız

Esnek
Yağ ve su sertlik banyolarında dikey ve yatay ölçümler için kullanılabilir.
Sensörler kalıcı olarak monte edilebilir veya mobil üniteler olarak kullanılabilir.Esnek
Yağ ve su sertleştirme banyolarında dikey veya yatay olarak ölçümler için. Sensörler sabit veya taşınabilir kurulumlar olarak kullanılabilir.

Ekonomik
Ölçüm verileri doğrudan üst düzey proses kontrol sistemine aktarılabilir. Mobil ölçüm gerekiyorsa, el tipi cihaz ölçüm verilerini daha sonra bilgisayarda değerlendirmek üzere kaydeder. Ekonomik Ölçüm verileri doğrudan proses kontrolüne aktarılabilir. Taşınabilir ölçüm gerekiyorsa, ölçüm verileri bir bilgisayarda değerlendirilmek üzere el ünitesine kaydedilebilir.

İspatlanmış
Otomotiv endüstrisi ve tedarikçileri bu uygulamada pervaneli sensörümüzü kullanmaktadır.

Su verme tanklarında akış izleme çelik özelliklerini güvence altına alır

Metalleri daha sert hale getirme girişimleri antik çağda ve Orta Çağ'da zaten yapılıyordu. Kırmızı ısının söndürülmesiyle yüksek sertliğin nasıl elde edildiği uzun süre gizemini korudu. Simyadan kimyaya ve metafizikten fiziğe geçiş 19. yüzyılın ikinci yarısında modern sertleştirmeye zemin hazırladı. Bu, kaynaklı çelikten yumuşak çeliğe geçişle müjdelenen çelik üretimindeki hızlı artışla aynı zamana denk geldi. Kaynaklı çeliğin aksine yumuşak çelik alaşımlandırılabiliyor, bu da kalın parçaların ve aletlerin sertleştirilmesini mümkün kılıyordu. Nihayetinde, 19. yüzyılın ortalarında yapısal çeliğin icadı, modern süreçler kullanılarak sertleştirme atölyelerinde rafine edilebilen alaşımlı çeliğe yol açtı

Sertleştirme atölyelerinde çelikler neden su verme işlemine tabi tutulur?

Çeliğin malzemeye veya alaşıma bağlı sıcaklığa kadar ısıtılması mikro yapısını değiştirir. Çelik bu durumda su verme tankında yeterince hızlı soğutulursa, artık orijinal yapısını alamaz. Su verme tankında sert bir dış tabaka oluşur.

Su verme tankındaki işlemin kendisi çok önemlidir. Kritik soğutma hızı korunmalı ve bileşenin su verme tankında eşit şekilde soğutulması sağlanmalıdır. Aksi takdirde, bileşende gerilmeler meydana gelebilir ve bu da çatlaklara yol açabilir.

Sertleştirme işleminde su verme nasıl gerçekleştirilir?

Çeliğin türüne bağlı olarak su verme tankında su verme ortamı olarak su, yağ ve sulu polimer çözeltileri kullanılır. Alaşımsız karbon çelikleri suda, düşük alaşımlı çelikler yağda sertleştirilir. Sertleştirilecek veya su vermede kullanılacak bileşenin tüm bölgelerine ulaşabilmek için sertleştirme banyosundaki ortamın çalkalanması gerekir. Su verme tankındaki sirkülasyon pompaları sürekli bir akış sağlar. Buna ek olarak, tanklardaki bölme plakaları, sıvının yağ sertleştirme banyosunda veya ayrıca su sertleştirme banyosunda eşit dağılımını destekler.

Su verme tankındaki akım neden bu kadar önemlidir?

Su verme tankında gerçekleştirilen su verme hızı, sertleştirme işlemi için belirleyici bir öneme sahiptir. Bu nedenle sertleştirme banyosundaki ortamın akışı, proses kontrolünde ve dolayısıyla çelik kalitesinde merkezi bir faktördür.

Bu ölçüm için özel olarak uyarlanmış kanatlı çark sensörleri kullanılarak, su sertleştirme banyosundaki akış, kullanılan sertleştirme banyosunun türünden bağımsız olarak, tıpkı yağ sertleştirmede olduğu gibi hem yatay hem de dikey olarak ölçülebilir. Sensörler ayrıca su verme banyosunda ilgili, anlamlı noktalarda tamamen sabit ölçüm için su verme banyosunda hareket ettirilebilir. Bu, bir sertleştirme tesisinin sertleştirme banyosundaki akışın uzamsal dağılımının güvenilir bir şekilde kaydedilmesini sağlar.



Sensörleri sertleştirme banyosu için mükemmel kılan nedir?

Sensörler sıcaklığa ve agresif ortamlara karşı dayanıklıdır. Paslanmaz çelikten üretildiklerinden, ister suda ister yağda sertleştirme için olsun, sertleştirme banyolarında kullanıma uygundurlar

Bu sensörler bir değerlendirme ünitesiyle veya elde taşınabilen bir cihazla kullanılabilir. İkincisi, akış sertleştirme atölyesindeki farklı tanklarda farklı noktalarda izlenecekse özellikle uygundur. Elde tutulan ölçüm cihazı, daha sonra işlenmek üzere mevcut olan ölçüm değerlerini kaydeder.

Höntzsch, mevcut ölçüm doğruluğunu belgelemek için şirket içi kalibrasyon laboratuvarında her sertleştirme atölyesi için sensörleri yeniden kalibre edebilir.
