Demir üretim sürecinde yüksek fırın gazı, kok fırını gazı ve konvertör gazının uzun süreli ölçümü

İşlem verileri

Ölçüm görevi:
Kok fırını gazı, yüksek fırın gazı (yüksek fırın gazı), konvertör gazının hacimsel akış ölçümü

Ölçüm noktası:
Kok fırını/kızgın fırın/konvertör gaz hattı

Ölçüm aralığı:
10 m/s'ye kadar

Proses basıncı:
<5kPa

Proses ortamı:
yaklaşık +25°C

Tavsiye edilen ürünler

Vortex flow probe VA40 ZG8 Ex-d

ÜrünÜrün bilgi formu

Uygulama

Bir yüksek fırında demir cevherinden pik demir üretilirken 1500 °C'yi aşan sıcaklıklar üretilmelidir. Buna ek olarak, yanma sürecini devam ettirmek için yüksek fırına sürekli olarak önceden ısıtılmış hava şeklinde oksijen sağlanmalıdır.

Yüksek fırına üflenen hava, fırının tepesinden (fırın ocağı) yüksek fırın gazı olarak dışarı çıkar. Bu gaz esas olarak nitrojen, karbondioksit ve çok zehirli karbon monoksit ile az miktarda hidrojenden oluşur. Çok fazla toz içerir. Gazın kullanılabilmesi için yüksek fırın gazındaki tozun giderilmesi gerekir.

Yüksek fırın gazı esas olarak çeşitli fırınları ısıtmak ve artık basınçlı elektrik üretmek için kullanılır. Fırının besleme havası ile karıştırılır ve böylece geri dönüştürülür. Aynı zamanda yanıcı olduğundan (hidrojen içeriği), yanma işlemi için bir enerji kaynağı olarak hizmet eder.

Üst gaz metalürji endüstrisinde çok önemli bir rol oynar ve enerji tasarrufu ve tüketimin azaltılmasında kilit bir unsurdur. Üst gaz ancak üst gaz akış hızı doğru bir şekilde belirlenirse mantıklı ve etkili bir şekilde kullanılabilir. Yüksek fırın gazı, konvertör gazı ve kok fırını gazı farklı bileşimlere sahiptir ve toz ve kondensat içerir. Bunların ölçülmesi akış sensörleri için büyük bir zorluk teşkil eder.

Avantajınız

Dayanıklı
Ölçüm cihazı dış mekan kullanımı için uygundur

Değişken kompozisyon, toz ve kondensat
Basınç, sıcaklık, kinematik viskozite ve örnek gazın bileşiminden bağımsız ölçüm. Az miktarda toz ve kondensatın ölçüm üzerinde hiçbir etkisi yoktur

Güvenli
Höntzsch ayrıca Ex tasarımında uzun süreli ölçüm için çözümler sunar

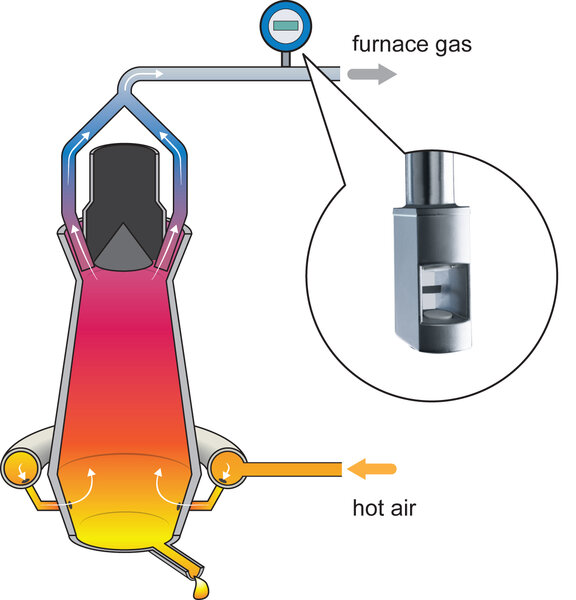

Yüksek fırın süreci

Pik demir üretmek için bir yüksek fırın kullanılır.

Demir cevheri ve kireç gibi katkı maddeleri bu amaçla fırına verilir. Bir yukarı akış sürecinde, kok fabrikasında, kömürden yüksek karbon içeriğine sahip kok çıkarılır. Diğer işlemlerin yanı sıra kok fırını gazı da üretilir. Kok bir yandan enerji kaynağı olarak hizmet eder. Diğer yandan kok yandığında karbon monoksit açığa çıkar. Bu da proses için indirgeyici bir madde görevi görür. Demir cevherinin pik demire indirgenmesini sağlamak için yüksek fırında ısı üretmek için kullanılır. Bu da 1500 °C'nin çok üzerinde sıcaklıklar üretir. Bu indirgeme aynı zamanda yüksek fırının tepesinde toplanan yüksek fırın gazını da üretir.

Yüksek fırın gazı

Gutta toplanan gut gazı nitrojen, karbon dioksit, karbon monoksit ve az miktarda hidrojenden oluşur. Ayrıca toz ile yoğun bir şekilde kirlenmiştir. Bu nedenle, ilk adım bir yıkayıcı kullanarak temizlemektir. (Daha fazla detay için "Gaz yıkayıcılarında hacimsel debi ölçümü") Daha sonra "rüzgarın" yüksek fırına üflendiği kompresörleri çalıştırmak için kullanılır. Bu, oksijen tedarikçisi olarak hizmet eder ve önemli bir enerji katkısı sağlar. Ayrıca elektrik üretmek için de kullanılabilir. Bu işlem buhar türbinlerinde yapılır.

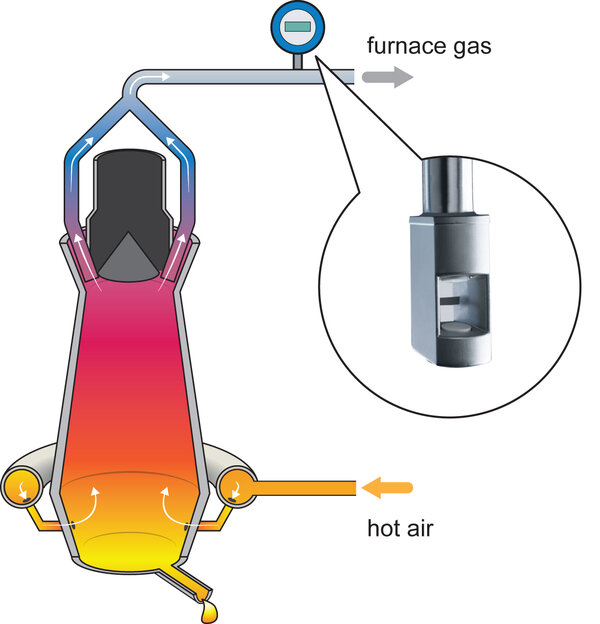

Yüksek fırın gazının ölçümü

Değişken bileşimi ve toz içeriği nedeniyle, yüksek fırın gazını uzun bir süre boyunca sürekli olarak ölçmek zordur. Sensörler gaz bileşimi ve yoğunluğundan bağımsız olarak ölçüm yapmalı ve ayrıca toza maruz kalmaya karşı duyarsız olmalıdır.

Höntzsch'ün vorteks sensörü, farklı ölçüm noktalarındaki birçok uygulamada uygunluğunu kanıtlamıştır. Ve bunu, uzun yıllar boyunca günün her saati sürekli çalışan yüksek fırın ile yaptı. Vorteks sensörleri Ex bölge 0 / 1'e kadar kullanılabilir. Höntzsch vorteks sensörleri ile hava ve gazların akış hızı ve hacimsel akışı 0,5 m/s gibi küçük bir değerden itibaren hassas bir şekilde ölçülebilir. Hacimsel akış ölçümü büyük ölçüde basınç, sıcaklık, kinematik viskozite ve örnek gazın bileşiminden bağımsızdır. Sonda derinliği müşteri gereksinimlerine göre özelleştirilebilir. Yüksek fırın gaz akışının hassas ölçümü, çelik fabrikalarında yüksek fırın gazının yeniden kullanımına, enerji tasarrufuna ve çevrenin korunmasına katkıda bulunur.
