Vane wheel anemometer FA – for measuring the flow rate of gases and liquids

Vane Wheel FA

Flow rate and flow velocity in pipes and ducts, measuring flow profiles, aerodynamic research, measuring laminar flow, also at high gas temperatures, landfill gas, exhaust gas, flow rate and flow velocity in flowing waters.

Was ist ein Flügelradanemometer?

Ein Flügelradanemometer ist ein Strömungsmessgerät, das auf einem rotierenden Flügelrad basiert. Strömt ein Fluid (Gas oder Flüssigkeit) am Messkopf vorbei, setzt es das Flügelrad in Bewegung. Aus der Drehzahl wird die Strömungsgeschwindigkeit bestimmt.

Das Flügelrad FA von Höntzsch bietet eine besonders hohe Messauflösung. Sie erfassen präzise auch sehr geringe, bidirektionale Fließgeschwindigkeiten und eignen sich somit für zahlreiche Anwendungen.

Wie funktioniert die Durchflussmessung mit einem Flügelradanemometer?

Das Messprinzip beruht darauf, dass ein Flügelrad eine Drehzahl proportional zur Strömungsgeschwindigkeit eines Fluids annimmt, in das es eingetaucht wird. Die Drehzahl ist nahezu unabhängig von Dichte, Druck und Temperatur des Messmediums. Flügelradsensoren können in Gasen und Flüssigkeiten exakt messen.

Die Drehzahl des Flügelrads wird von einem Näherungsinitiator erfasst – ganz ohne Bremswirkung auf das Flügelradanemometer. Verschmutzungen haben hierbei keinen Einfluss auf die Impulserkennung. Der Einbau eines weiteren Näherungsinitiators erlaubt die Erfassung der bidirektionalen Strömung und damit die Erkennung der +/- Anströmrichtung.

Durch das geringe Gewicht passt sich die Drehzahl des Flügelrads in Gasen und Flüssigkeiten innerhalb von Millisekunden an jede Geschwindigkeitserhöhung an. Dadurch wird eine sehr präzise Messung selbst bei schnellen Strömungsänderungen gewährleistet.

In welchen Medien kann ein Flügelrad-Durchflussmesser angewendet werden?

Höntzsch Flügelradsensoren bieten ein breites Anwendungsspektrum. Ob in gasförmigen oder flüssigen Medien, ob bei hohem Druck oder sehr hohen Temperaturen, Flügelradanemometer liefern zuverlässig Messwerte. 

Durchflussmesser Luft und Gase

Mit einem Höntzsch-Flügelradanemometer messen Sie Strömungsgeschwindigkeit und Volumenstrom von Luft oder Gasen – präzise und selbst bei sehr niedrigen Fließgeschwindigkeiten.

Das Flügelrad reagiert in Millisekunden auf jede Änderung der Strömung, sodass auch dynamische Prozesse detailgetreu erfasst werden.

Durchflussmesser für Wasser und Flüssigkeiten

Auch in Flüssigkeiten wie Wasser oder nicht leitfähige Liquide überzeugen unsere Flügelradanemometer mit hoher Messgenauigkeit. Sie reagieren sensibel auf Durchflussänderungen und arbeiten zuverlässig – selbst bei hohen Temperaturen oder in chemisch anspruchsvollen Medien. 

Diese Präzision macht sie ideal für Anwendungen, bei denen konstante Fördermengen, exakte Verbrauchswerte oder eine kontinuierliche Prozessüberwachung wichtig sind.  

Dank hochwertiger Materialien und präziser Lagerung funktionieren die Geräte auch bei hohen Temperaturen, hoher Luftfeuchtigkeit oder in staubigen Umgebungen zuverlässig.

In welchen Branchen kommen Flügelradanemometer FA zum Einsatz?

Anwendungsbeispiele von Höntzsch-Flügelrad-Strömungsmessern:

Strömungsgeschwindigkeiten von Abgasen, explosiven Prozessgasen (Ex/ATEX
Messung und Überwachung von Laminarströmung in pharmazeutischen Anwendungen, Sterilisiertunneln und Reinraumtechnik
Sicherheitstechnische Messungen an Ausbläsern, Gasausbläsern und Fackeln in der Erdgasversorgung
Messungen bei unbekannten Gaszusammensetzungen und Gasdichten
aerodynamische Untersuchungen in der Automobilindustrie und Luftfahrz
Messung und Überwachung von Klima- und Lüftungsanlagen
Messungen in flüssigem Stickstoff wie der kryogenen Vermahlung

Mobile Messungen in Öl-Abschreckbecken einer Härteanlage
Messungen in demineralisiertem, vollentsalztem Wasser (VE-Wasser)
Fahrversuche/Road-Tests oder Windkanaluntersuchungen
Rückströmungen und Hotspots an Automobilkühlern und Lüftungsanlagen
Luft- und Raumfahrt
Strömungsmessungen in allen Industriebereichen sowie bei der kommunalen Wirtschaft
Durch ihre Vielseitigkeit dienen sie sowohl als präziser Luftmengenmesser als auch als zuverlässiger Durchflussmesser für Flüssigkeiten

Welche Bauformen der Flügelradanemometer werden angeboten?

Höntzsch bietet eine breite Auswahl an Bauformen, um Ihre spezifischen Anforderungen zu erfüllen:

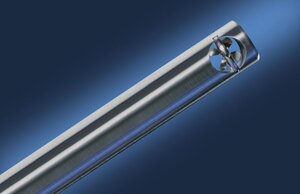

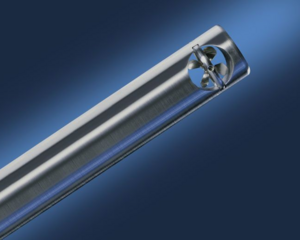

Eintauchfühler mit Sondendurchmesser ab 16 mm

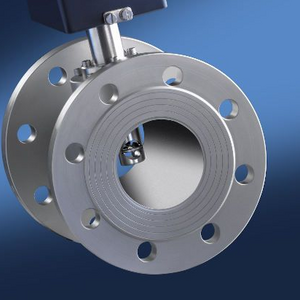

Messrohre ab Innendurchmesser 9,7 mm
Kombi-Sonden für Strömung und Temperatur
+/- Strömungsrichtungserkennung

Fakten der Durchflussmessung mit dem Höntzsch Flügelradzähler

für den Einsatz in Luft / Gasen und Wasser / Flüssigkeiten
in Luft / Gasen Messbereiche von 0,15 bis 150 m/s
für den Einsatz bei Betriebstemperaturen bis +550 °C
aggressionsbeständig
geringer Druckverlust
+/- strömungsrichtungserkennend
Profibus / HART-Schnittstelle
für den Einsatz in Ex-Bereichen (ATEX, CSA)
